XS-GDYJ滴眼劑灌裝加塞旋蓋機

1）工作原理：瓶子經過理瓶機進入灌裝部分，在轉盤上采用4頭伺服陶瓷泵灌裝，灌完後進入加塞加蓋部分；加塞加蓋部分采用電磁振蕩送塞送蓋，采用先進的機械手方式進行加塞加蓋。最後進行旋蓋。

2）部分綜述：

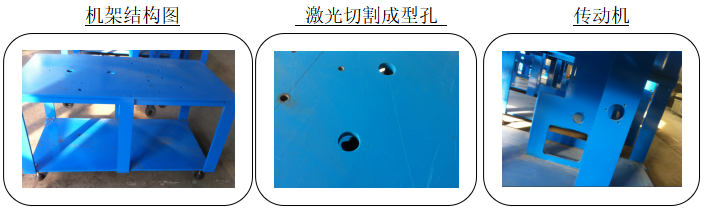

a.機架結構:結構采用整體鋼質框架（以前采用焊接成型機架，容易變形），螺母定位。特點：防止硬力變形。表麵塗層烤漆防生鏽。

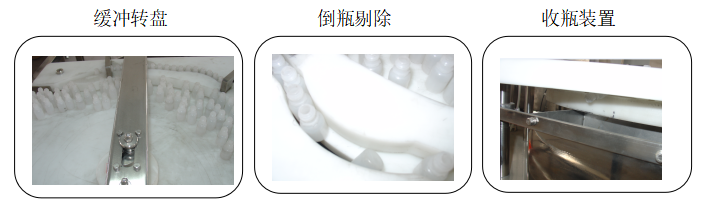

b.供瓶機構：采用進口聚甲醛材質製作，瓶子輕容易倒瓶，有摩擦力，阻力大減少倒瓶率。進入軌道後設有倒瓶剔除裝置。確保瓶子順暢到

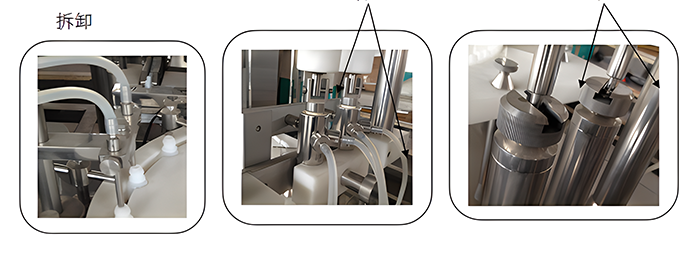

c.伺服灌裝機構：采用伺服灌裝，三菱配置，精度高。泵與針頭免拆卸工具就可完成拆卸，針頭采用316L材質。有無瓶不灌裝功能，避免液體溢出。這樣就減少拆卸滅菌的麻煩。

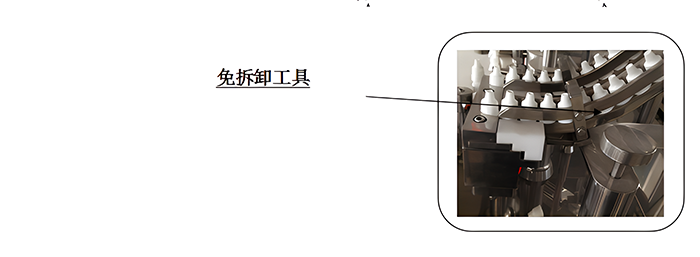

d.震蕩器機構:塞、蓋振蕩器軌道與定位塊采用316L材質，軌道也是可免拆卸工具完成拆卸。

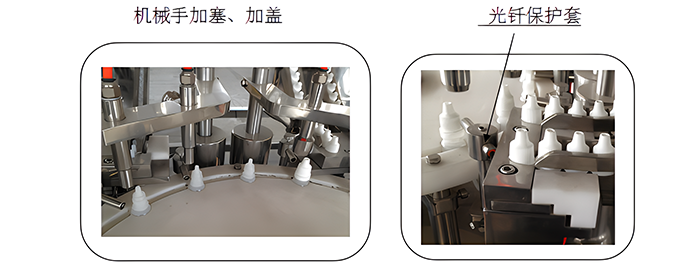

e.加塞加蓋機構：采用機械手加塞加蓋，定位準確，加塞率高。具有無瓶不加塞 ，不加外蓋的功能。每一工位有單獨的光釺（有保護光釺罩）工位控製。調整機械手也是免拆卸工具。

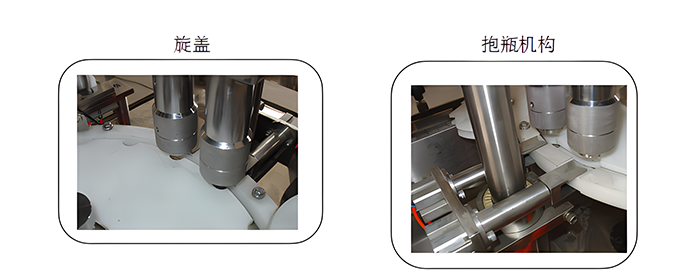

f.旋蓋與抱瓶機構：旋蓋采用我公司第三代旋蓋頭，具有自動打滑裝置，旋蓋下方有抱瓶裝置，避免瓶子跟轉。不會傷及瓶蓋。

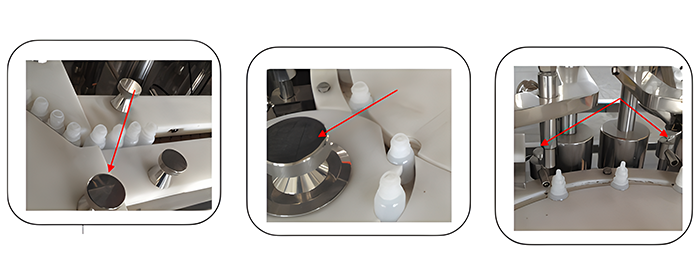

g．跟換模具免拆卸機構：軌道、撥瓶盤、灌裝泵、灌裝針頭、加塞蓋機械手、光釺電眼、塞蓋軌道等。

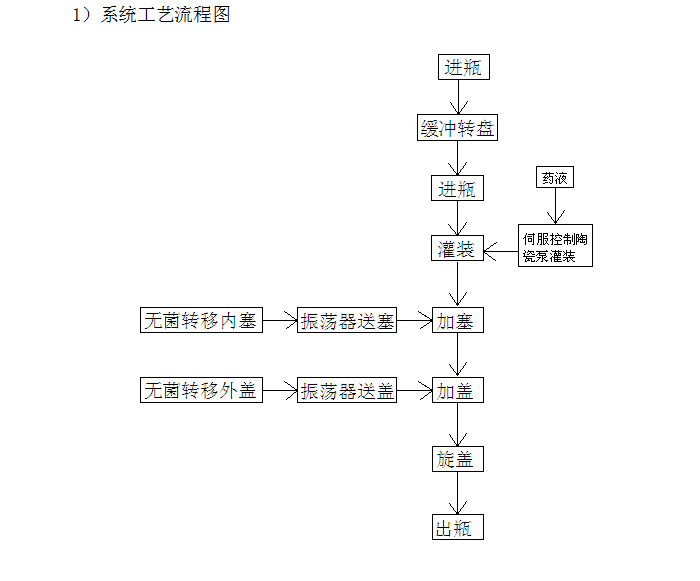

1）係統工藝流程圖

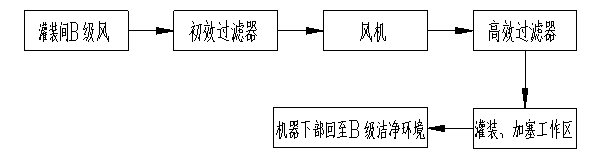

2） 隔離罩工藝流程圖

3）測試點

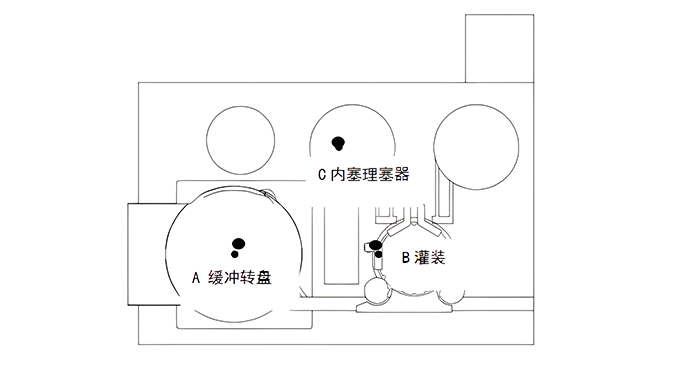

緩衝轉盤區、灌裝區、內塞理塞器區分別測試點為3個，測試點位置如圖所示。距離出風麵下150mm進行測量和記錄。然而將懸浮粒子計數測量儀(光散射粒子計數器)放在圖示位，取樣口正對氣流方向，取樣量1000L，關門20min開始計數， 對粒徑為0.5μm和5.0μm的粒子進行檢測。按照區域劃分定義一個與操作麵相等的平麵，該平麵與層流垂直。

3)機械部件情況

我們在材料運用，加工精度，熱處理要求和加工件質量檢驗是至關重要。我們不惜工本加工穩定的精益求精，均采用高精度進口加工中心加工成型，材料選擇優中求優，在質量把關上，嚴上加嚴，確保機器長期使用的穩定的高產量。

設備機架：碳鋼底板用1.2mm SUS304鋼板擇包，台麵由1.2mm不鏽鋼亞光麵板，立柱SS304不鏽鋼板

配管可動部矽橡膠軟管

所有管路為自動氬弧焊焊接並所有內外表麵機械拋光或電拋光

所有與介質接觸的管道為316L材質

4)控製係統情況

使灌裝機的質量完全符合歐盟及CGMP標準，我公司采用了先進的PLC程控、變頻調速和中文接口觸摸屏顯示， PLC程控和觸摸屏操作程序如下：手動調整程序、自動控製程序、參數設定程序、安全控製；

主要配置清單：

台麵、四周旁板均為進口304/2B優質不鏽鋼，與藥液接觸部分為316L不鏽鋼及矽膠，灌裝針頭材質 316L不鏽鋼。
