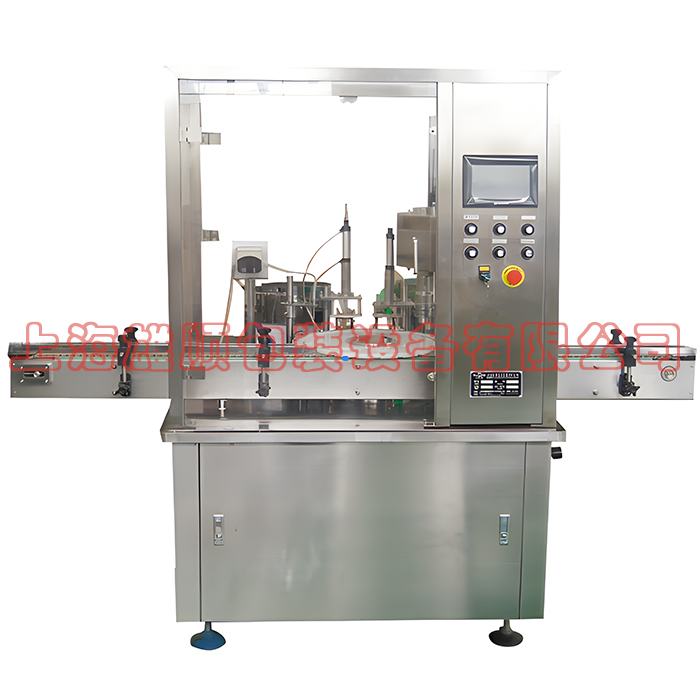

XS-DYJ滴眼劑灌裝上塞旋蓋機

1、概述

滴眼劑灌裝上塞旋蓋機適用於製藥行業中2—30ml瓶的液體灌裝、封口等包裝工序。該機型結構合理，自動理瓶、灌裝、理塞、上塞、理蓋、上蓋、旋蓋，高精度凸輪分度器對等分星盤定位，無間隙，定位準確；高精度活塞泵（或蠕動泵）灌裝，計量準確、可調，清洗維護方便、操作簡單，具無瓶不灌裝、無瓶不上塞、無塞不上蓋功能。工作台麵以304優質不鏽鋼材料防護，與藥液接觸部分為316L優質不鏽鋼，整機符合GMP要求。該機傳動采用機械傳動，傳動準確、平穩，具損耗低，工作平穩，產量穩定等優點，特別適用於企業的批量生產。

2、工作原理

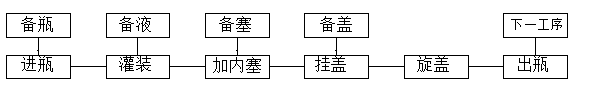

工藝流程

工作過程

材料的準備

準備好足夠的瓶子、內塞、外蓋及藥液，內塞、外蓋應充滿振蕩料鬥的軌道並就位於加內塞和外蓋工位

進瓶

瓶子由供瓶轉盤進瓶

灌裝

瓶子由振蕩理瓶器整理好厚送給定位圓盤，再由定位圓盤間歇帶動至灌裝、加塞、上蓋、旋蓋工位。藥液由蠕動泵吸入，由矽膠管輸送，在灌裝工位再由可自動上下移動的針管灌裝液體於瓶內。針管每上下移動一次，完成一次灌裝。

加內塞

塞子由振蕩料鬥提供到加塞工位，瓶子通過轉盤間隙運動至加塞工位，通過光纖檢測給控製加塞氣缸的電磁閥工作信號來控製氣缸工作從而達到有瓶加塞無瓶不加塞之功能，上塞托板采用自重原理設計，避免了以前用彈簧或彈簧片使用時間長後不穩定的情況發生，故上塞非常精準。

加蓋、旋蓋

加好內塞的瓶子再由定位圓盤送至加蓋、旋蓋工位，加蓋原理與加塞原理類似，都是由汽缸完成，旋蓋由旋蓋頭完成，旋蓋頭下方不斷地旋轉並整體做上下運動，當瓶子停於正下方時，下降的旋蓋頭套住蓋子完成旋蓋動作。旋蓋機構采用恒扭力設計，根據瓶蓋和瓶口螺紋配合的鬆緊度來調整扭力，旋蓋到位後能自動打滑，達到不傷蓋不傷瓶的目的。

出瓶

旋好蓋的瓶子再由出瓶拔輪拔至輸送帶，最終輸送出機器外，並進入下一包裝工序。

注：

1，該機采用獨特的上塞固定機構，上塞精準.

2，具無瓶不灌裝、無瓶不上塞、無塞不上蓋之功能。

3，帶急停開關，機械出故障時自動報警。

4，該機配防塵罩。

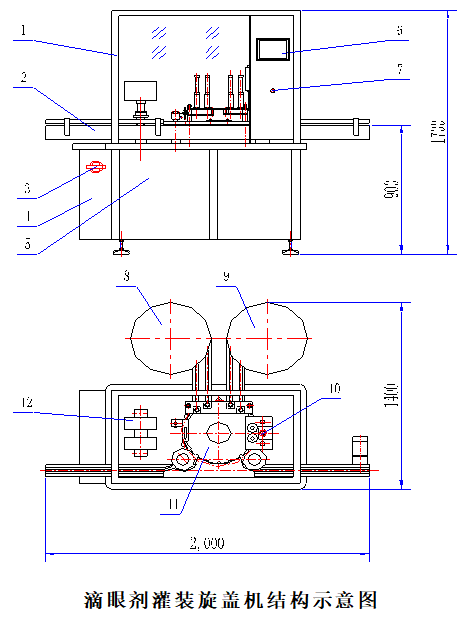

3、外形結構圖：

4、技術參數及配置

生產能力：  30-50瓶/分

適用瓶子：  2-30ML塑料瓶

灌裝方式：  蠕動泵灌裝

灌裝頭數:    單頭

計量精度：  ±1%

上 塞 率:    ≥99%

上塞頭數:     單頭

旋 蓋 率:     ≥99%

旋蓋頭數:     單頭

功    率：   2.5kw

電    源：   380V  50Hz

氣    源：   0.3~04kfg/cm2

耗 氣 量：   10~15m3/h

外形尺寸：   2400×1300×1700
